A
Abatimiento:
Ángulo que forma la línea de la quilla con la dirección que realmente sigue la nave.
En geometría descriptiva, se llama abatimiento al proceso mediante el cual, dados dos planos que se intersecan, se hace girar uno de ellos alrededor de la recta de intersección de ambos, hasta conseguir que ambos planos coincidan.
Abatimiento:
Ángulo que forma la línea de la quilla con la dirección que realmente sigue la nave.
En geometría descriptiva, se llama abatimiento al proceso mediante el cual, dados dos planos que se intersecan, se hace girar uno de ellos alrededor de la recta de intersección de ambos, hasta conseguir que ambos planos coincidan.
________________________________________________________________Acotación:
Cota de un plano.
Nos sirve para hacer referencia para marcar de donde parte una línea y su punto de llegada, y nos indica el tamaño de dicha línea.
Alejamiento:
Acción y efecto de alejar o alejarse.
Podemos ver esto como la profundidad que se percibe en figuras 3D.
Acción y efecto de alejar o alejarse.
Podemos ver esto como la profundidad que se percibe en figuras 3D.
Alzado:
Diseño de un edificio, máquina, aparato, etc., en su proyección geométrica y vertical sin considerar la perspectiva.
Se considera como la perspectiva de un preliminar de un objeto.
Diseño de un edificio, máquina, aparato, etc., en su proyección geométrica y vertical sin considerar la perspectiva.
Se considera como la perspectiva de un preliminar de un objeto.
________________________________________________________________

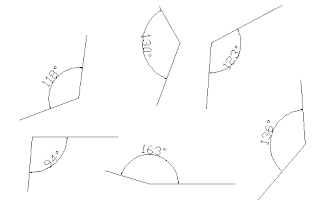

Angulo:
Figura geométrica formada en una superficie por dos líneas que parten de un mismo punto; o también la formada en el espacio por dos superficies que parten de una misma línea.
Angulo Agudo:
Es un Angulo solo que este es mayor de 0° y menor de 90°.
Ángulos Complementarios:
Los ángulos complementarios son aquellos ángulos cuyas medidas suman 90º.
Los ángulos complementarios son aquellos ángulos cuyas medidas suman 90º.
_________________________________________________________________
Arco:
del latín arcus, derivado del indoeuropeo arkw, es el elemento constructivo lineal de forma curvada, que salva el espacio entre dos pilares o muros. Está compuesto por piezas llamadas dovelas, y puede adoptar formas curvas diversas. Es muy útil para salvar espacios relativamente grandes con piezas pequeñas.
del latín arcus, derivado del indoeuropeo arkw, es el elemento constructivo lineal de forma curvada, que salva el espacio entre dos pilares o muros. Está compuesto por piezas llamadas dovelas, y puede adoptar formas curvas diversas. Es muy útil para salvar espacios relativamente grandes con piezas pequeñas.
Arista:
En Teoría de grafos, las aristas, junto con los vértices, forman los elementos principales con los que trabaja esta disciplina, siendo consideradas las aristas las uniones entre nudos o vértices.
En Geometría, las aristas son las líneas o segmentos que unen los vértices consecutivos de los polígonos.
Axonométrico:
La perspectiva axonométrica es un sistema de representación gráfica, consistente en representar elementos geométricos o volúmenes en un plano, mediante proyección paralela o cilíndrica, referida a tres ejes ortogonales, de tal forma que conserven su proporciones en cada una de las tres direcciones del espacio: altura, anchura y longitud.
B
Bisectriz:
La bisectriz de un ángulo es la recta que lo divide en dos partes iguales. Es el lugar geométrico de los puntos del plano que equidistan (están a la misma distancia) de las semirrectas de un ángulo.
_____________________________________________________________________________
C
Caballera:
En perspectiva caballera, dos dimensiones del volumen a representar se proyectan en verdadera magnitud (el alto y el ancho) y la tercera (la profundidad) con un coeficiente de reducción. Las dos dimensiones sin distorsión angular con sus longitudes a escala son la anchura y altura (x, z) mientras que la dimensión que refleja la profundidad (y) se reduce en una proporción determinada. 1:2, 2:3 o 3:4 suelen ser los coeficientes de reducción más habituales.
En perspectiva caballera, dos dimensiones del volumen a representar se proyectan en verdadera magnitud (el alto y el ancho) y la tercera (la profundidad) con un coeficiente de reducción. Las dos dimensiones sin distorsión angular con sus longitudes a escala son la anchura y altura (x, z) mientras que la dimensión que refleja la profundidad (y) se reduce en una proporción determinada. 1:2, 2:3 o 3:4 suelen ser los coeficientes de reducción más habituales.
Cambio de plano:
El cambio de planos de proyección consiste en sustituir el plano vertical de proyección (PV) por cualquier plano tres (P3) de proyección que sea perpendicular al plano horizontal de proyección.
El cambio de planos de proyección consiste en sustituir el plano vertical de proyección (PV) por cualquier plano tres (P3) de proyección que sea perpendicular al plano horizontal de proyección.
_______________________________________________________________________________
Círculo:
En cartografía se utiliza el término círculo como sinónimo de circunferencia, en expresiones tales como círculo polar ártico.
En cartografía se utiliza el término círculo como sinónimo de circunferencia, en expresiones tales como círculo polar ártico.
__________________________________________________________________________________
Circunferencia:
A la distancia entre cualquiera de sus puntos y el centro se le denomina radio. El segmento de recta formado por dos radios alineados se llama diámetro. Es la mayor distancia posible entre dos puntos que pertenezcan a la circunferencia.
________________________________________________________________________________
A la distancia entre cualquiera de sus puntos y el centro se le denomina radio. El segmento de recta formado por dos radios alineados se llama diámetro. Es la mayor distancia posible entre dos puntos que pertenezcan a la circunferencia.
Coaxial:
Coaxial suele aplicarse a aquellos elementos que tienen un mismo eje, lo cual no es aplicable a las circunferencias.
_________________________________________________________________________________
Coaxial suele aplicarse a aquellos elementos que tienen un mismo eje, lo cual no es aplicable a las circunferencias.
_________________________________________________________________________________
Concéntrico:
Objeto o figura que tiene el mismo centro que otro objeto o figura.
Objeto o figura que tiene el mismo centro que otro objeto o figura.
Concurrente:
Dícese del elemento que se junta o coincide con otro en un mismo lugar (los lados de un ángulo son dos rectas concurrentes que coinciden o se juntan en el vértice de dicho ángulo).
Dícese del elemento que se junta o coincide con otro en un mismo lugar (los lados de un ángulo son dos rectas concurrentes que coinciden o se juntan en el vértice de dicho ángulo).
_________________________________________________________________________________
Cono:
En geometría, un cono recto es un sólido de revolución generado por el giro de un triángulo rectángulo alrededor de uno de sus catetos. Al círculo conformado por el otro cateto se denomina base y al punto donde confluyen las generatrices se llama vértice.
Cono:
En geometría, un cono recto es un sólido de revolución generado por el giro de un triángulo rectángulo alrededor de uno de sus catetos. Al círculo conformado por el otro cateto se denomina base y al punto donde confluyen las generatrices se llama vértice.
a) Cono Recto:
El sector circular está delimitado por dos generatrices, siendo la medida del lado curvo igual a la longitud de la circunferencia de la base.
La forma de calcular la distancia a en el desarrollo es con la ecuación de
donde r es el radio de la base y h es la altura del cono.
El sector circular está delimitado por dos generatrices, siendo la medida del lado curvo igual a la longitud de la circunferencia de la base.
La forma de calcular la distancia a en el desarrollo es con la ecuación de
donde r es el radio de la base y h es la altura del cono.
b) Cono Oblicuo:
Un cono oblicuo es aquel cono cuyo eje de revolución no es perpendicular a su base.
Pueden ser de dos tipos: de base circular o de base elíptica. El de base elíptica es el cuerpo geométrico resultante de cortar un cono recto mediante un plano oblicuo a su eje de revolución.
c) Cono Truncado:
Se puede considerar como el sólido que queda al cortar a un cono, perpendicular a su eje, su “punta”. Se le llama cono truncado.
Coordenadas cartesianas:
El Sistema cartesiano es un sistema de referencia respecto ya sea a un solo eje (línea recta), respecto a dos ejes (un plano) o respecto a tres ejes (en el espacio), perpendiculares entre sí (plano y espacio), que se cortan en un punto llamado origen de coordenadas. En el plano, las coordenadas cartesianas (o rectangulares) x e y se denominan abscisa y ordenada, respectivamente.
El Sistema cartesiano es un sistema de referencia respecto ya sea a un solo eje (línea recta), respecto a dos ejes (un plano) o respecto a tres ejes (en el espacio), perpendiculares entre sí (plano y espacio), que se cortan en un punto llamado origen de coordenadas. En el plano, las coordenadas cartesianas (o rectangulares) x e y se denominan abscisa y ordenada, respectivamente.
Corte:
Es la sección de una pieza, la cual es dividida, para mostrarnos el interior de la misma.
Es la sección de una pieza, la cual es dividida, para mostrarnos el interior de la misma.
Cota:
Son líneas a 45º que señalan el límite de una línea auxiliar.
Son líneas a 45º que señalan el límite de una línea auxiliar.
_________________________________________________________________________________
Cuadro de datos (rotulación):
Es el cuadro de datos con ciertas características que se coloca en un plano y trabajos, ya sea colocado Horizontalmente o verticalmente.
Cuadro de datos (rotulación):
Es el cuadro de datos con ciertas características que se coloca en un plano y trabajos, ya sea colocado Horizontalmente o verticalmente.
_________________________________________________________________________________

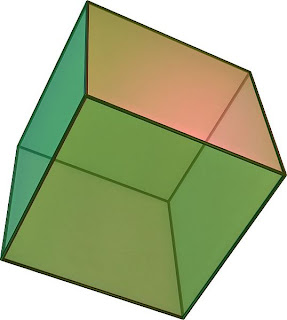

Cubo:
Un cubo, además de ser un hexaedro, puede ser clasificado también como paralelepípedo, recto y rectángulo, pues todas sus caras son de cuatro lados y paralelas dos a dos, e incluso como un prisma de base cuadrangular y altura equivalente al lado de la base.
Cubo:
Un cubo, además de ser un hexaedro, puede ser clasificado también como paralelepípedo, recto y rectángulo, pues todas sus caras son de cuatro lados y paralelas dos a dos, e incluso como un prisma de base cuadrangular y altura equivalente al lado de la base.
Cuerda:
La cuerda es una herramienta empleada en ciertas actividades como la construcción, navegación, exploración, deportes y comunicaciones.
La cuerda es una herramienta empleada en ciertas actividades como la construcción, navegación, exploración, deportes y comunicaciones.

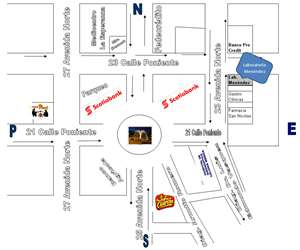

Croquis:
Un croquis es un dibujo que esboza una imagen o una idea, confeccionados con instrumentos de dibujo o copiado de un modelo.
Un croquis es un dibujo que esboza una imagen o una idea, confeccionados con instrumentos de dibujo o copiado de un modelo.
D
Desarrollo:
Aparición de formas, de función y de conducta que son el resultado de intercambios entre el organismo, de una parte, y el medio interno y externo de la otra. Se designa muchas veces al desarrollo como 'crecimiento’.
________________________________________________________________________________
Diámetro:
El diámetro de una circunferencia es el segmento que pasa por el centro y sus extremos son puntos de ella. Es la máxima cuerda (segmento entre dos puntos de la circunferencia) que se encuentra dentro de una circunferencia, o en un círculo. Todo diámetro divide a un círculo en dos semicírculos.
Diámetro:
El diámetro de una circunferencia es el segmento que pasa por el centro y sus extremos son puntos de ella. Es la máxima cuerda (segmento entre dos puntos de la circunferencia) que se encuentra dentro de una circunferencia, o en un círculo. Todo diámetro divide a un círculo en dos semicírculos.
Diedro:
Figura formada por dos planos que se cortan. El tamaño del ángulo diedro se define como el tamaño del ángulo formado entre dos líneas que se cortan (una en cada plano) que son ambas perpendiculares a la arista a lo largo de la cual se cortan los dos planos.
Figura formada por dos planos que se cortan. El tamaño del ángulo diedro se define como el tamaño del ángulo formado entre dos líneas que se cortan (una en cada plano) que son ambas perpendiculares a la arista a lo largo de la cual se cortan los dos planos.
Dimétrico:
Proyección axonométrica de un objeto tridimensional que se encuentra inclinado con relación al plano del cuadro, de tal modo que dos de sus ejes principales sufren el mismo acortamiento, mientras que el tercero aparece más corto, o más largo, que los anteriores..
Proyección axonométrica de un objeto tridimensional que se encuentra inclinado con relación al plano del cuadro, de tal modo que dos de sus ejes principales sufren el mismo acortamiento, mientras que el tercero aparece más corto, o más largo, que los anteriores..
Directriz:
Una directriz se dice de aquello que marca las condiciones en que se genera algo. En geometría la directriz es aquella línea, superficie o volumen que determina las condiciones de generación de otra línea, superficie o volumen (que se llama generatriz).
Una directriz se dice de aquello que marca las condiciones en que se genera algo. En geometría la directriz es aquella línea, superficie o volumen que determina las condiciones de generación de otra línea, superficie o volumen (que se llama generatriz).
Dodecaedro:
Un dodecaedro es un poliedro de doce caras, convexo o cóncavo. Sus caras han de ser polígonos de once lados o menos. Si las doce caras del dodecaedro son pentágonos regulares, iguales entre sí, el dodecaedro es convexo y se denomina regular, siendo entonces uno de los llamados sólidos platónicos.
Un dodecaedro es un poliedro de doce caras, convexo o cóncavo. Sus caras han de ser polígonos de once lados o menos. Si las doce caras del dodecaedro son pentágonos regulares, iguales entre sí, el dodecaedro es convexo y se denomina regular, siendo entonces uno de los llamados sólidos platónicos.
E
Eje radical:
El eje radical es una recta perpendicular al segmento determinado por los dos centros de las circunferencias.
El eje radical es una recta perpendicular al segmento determinado por los dos centros de las circunferencias.
Elipse:
La elipse es una línea curva, cerrada y plana cuya definición más usual es:
La elipse es el lugar geométrico de todos los puntos de un plano, tales que la suma de las distancias a otros dos puntos fijos llamados focos es una constante positiva.
Una elipse es la curva simétrica cerrada que resulta al cortar la superficie de un cono por un plano oblicuo al eje de simetría –con ángulo mayor que el de la generatriz respecto del eje de revolución.1 Una elipse que gira alrededor de su eje menor genera un esferoide achatado, mientras que una elipse que gira alrededor de su eje principal genera un esferoide alargado.
La elipse es una línea curva, cerrada y plana cuya definición más usual es:
La elipse es el lugar geométrico de todos los puntos de un plano, tales que la suma de las distancias a otros dos puntos fijos llamados focos es una constante positiva.
Una elipse es la curva simétrica cerrada que resulta al cortar la superficie de un cono por un plano oblicuo al eje de simetría –con ángulo mayor que el de la generatriz respecto del eje de revolución.1 Una elipse que gira alrededor de su eje menor genera un esferoide achatado, mientras que una elipse que gira alrededor de su eje principal genera un esferoide alargado.
Elipsoide:
Un elipsoide es una superficie curva cerrada cuyas tres secciones ortogonales principales son elípticas, es decir, son originadas por planos que contienen dos ejes cartesianos.
Un elipsoide es una superficie curva cerrada cuyas tres secciones ortogonales principales son elípticas, es decir, son originadas por planos que contienen dos ejes cartesianos.
Equilátera:
Figuras cuyos lados son iguales entre sí, específicamente Los triángulos.
Figuras cuyos lados son iguales entre sí, específicamente Los triángulos.
Equilátero:
Un equilátero es una figura que presenta todos los lados iguales entre sí.
Un equilátero es una figura que presenta todos los lados iguales entre sí.
Equidistancia:
Igualdad de distancia entre varios puntos u objetos.
Igualdad de distancia entre varios puntos u objetos.
Escala:
término que se utiliza en Cartografía para designar la relación matemática que existe entre las dimensiones reales y las del dibujo que representa la realidad.
Escaleno:
Se aplica al triángulo que tiene distinta longitud en cada uno de sus tres lados.
Se aplica al triángulo que tiene distinta longitud en cada uno de sus tres lados.
F
Foco:
Es un punto especial utilizado para describir una sección cónica.
Es un punto especial utilizado para describir una sección cónica.
_________________________________________________________________________________
Formato:
Puede referirse a tamaño:
Las dimensiones o medidas de un objeto:
Para objetos de una dimensión, es la longitud, altura o anchura.
Para objetos de dos dimensiones, es la superficie.
Para objetos de tres dimensiones, es el volumen.
Puede referirse a tamaño:
Las dimensiones o medidas de un objeto:
Para objetos de una dimensión, es la longitud, altura o anchura.
Para objetos de dos dimensiones, es la superficie.
Para objetos de tres dimensiones, es el volumen.
________________________________________________________________________________
G
Generatriz:
La generatriz es una línea que a causa de su movimiento conforma una figura geométrica, que a su vez depende de la directriz. La generatriz puede ser una línea recta o curva.
La generatriz es una línea que a causa de su movimiento conforma una figura geométrica, que a su vez depende de la directriz. La generatriz puede ser una línea recta o curva.
________________________________________________________________________________
Geometría:
La Geometría (del latín geometrĭa, que proviene del idioma griego γεωμετρία, geo tierra y metria medida), es una rama de la matemática que se ocupa del estudio de las propiedades de las figuras geométricas en el plano o el espacio, como son: puntos, rectas, planos, politopos (paralelas, perpendiculares, curvas, superficies, polígonos, poliedros, etc.)
La Geometría (del latín geometrĭa, que proviene del idioma griego γεωμετρία, geo tierra y metria medida), es una rama de la matemática que se ocupa del estudio de las propiedades de las figuras geométricas en el plano o el espacio, como son: puntos, rectas, planos, politopos (paralelas, perpendiculares, curvas, superficies, polígonos, poliedros, etc.)
_______________________________________________________________________________
Geometría descriptiva:
La geometría descriptiva es un conjunto de técnicas de carácter geométrico que permite representar el espacio tridimensional sobre una superficie bidimensional y, por tanto, resolver en dos dimensiones los problemas espaciales garantizando la reversibilidad del proceso a través de la adecuada lectura.
_______________________________________________________________________________
Geometría proyectiva:
Se llama geometría proyectiva a la rama de la matemática que estudia las propiedades de incidencia de las figuras geométricas, pero abstrayéndose totalmente del concepto de medida. A menudo se usa esta palabra también para hablar de la teoría de la proyección llamada geometría descriptiva.
________________________________________________________________________________
Giro:
Rotación geométrica de una figura o un cuerpo físico.
________________________________________________________________________________
H
Hexaedro:
Un hexaedro es un poliedro de seis caras. Con este número de caras ha de ser un poliedro convexo, y sus caras han de ser polígonos de cinco lados o menos. Si las seis caras del hexaedro son cuadrados congruentes, el hexaedro se denomina regular (cuerpo frecuentemente conocido como cubo), siendo entonces uno de los llamados sólidos platónicos
_________________________________________________________________________________
Hipérbola:
Una hipérbola (del griego ὑπερβολή) es una sección cónica, una curva abierta de dos ramas obtenida al cortar un cono recto por un plano oblicuo al eje de simetría con ángulo menor que el de la generatriz respecto del eje de revolución.
Una hipérbola (del griego ὑπερβολή) es una sección cónica, una curva abierta de dos ramas obtenida al cortar un cono recto por un plano oblicuo al eje de simetría con ángulo menor que el de la generatriz respecto del eje de revolución.
Hiperboloide:
El hiperboloide es la superficie de revolución generada por la rotación de una hipérbola alrededor de uno de sus dos ejes de simetría. Estas superficies son de dos clases: de una y de dos hojas.
El hiperboloide es la superficie de revolución generada por la rotación de una hipérbola alrededor de uno de sus dos ejes de simetría. Estas superficies son de dos clases: de una y de dos hojas.
Horizontal:
La horizontal es determinada, en cada punto de la superficie terrestre, por la dirección perpendicular a la de la plomada, que es siempre paralela al horizonte terrestre. Una forma más sencilla de determinarla es, estando en la orilla de un lago con agua totalmente tranquila, un velero estaría en posición horizontal y su mástil estaría en posición vertical.
_______________________________________________________________________________
I
Icosaedro:
Un icosaedro es un poliedro de veinte caras, convexo o cóncavo. Sus caras han de ser polígonos de diecinueve lados o menos. Si las veinte caras del icosaedro son triángulos equiláteros, iguales entre sí, el icosaedro es convexo y se denomina regular, siendo entonces uno de los llamados sólidos platónicos. El poliedro conjugado del icosaedro es el dodecaedro.
Intersección:
En geometría, la intersección es el corte de dos curvas, dos superficies o dos sólidos, que es respectivamente, un punto, una recta o una superficie
En geometría, la intersección es el corte de dos curvas, dos superficies o dos sólidos, que es respectivamente, un punto, una recta o una superficie
Isométrico:
El término isométrico proviene del idioma griego: "igual medida", ya que la escala de medición es la misma en los tres ejes principales (x, y, z). Una proyección isométrica es un método gráfico de representación, más específicamente una axonométrica cilíndrica ortogonal. Constituye una representación visual de un objeto tridimensional en dos dimensiones, en la que los tres ejes ortogonales principales, al proyectarse, forman ángulos de 120º, y las dimensiones paralelas a dichos ejes se miden en una misma escala.
Isósceles:
Isósceles (en griego significa: de iguales piernas) es un término usado en geometría, en particular para referirse al:
- Triángulo isósceles o al
______________________________________________________________________________
J
Jamba:
La palabra jamba procede del idioma francés: jambe, que significa pierna, término utilizado por la semejanza de su función sustentante La jamba es cada una de las dos piezas de un vano que dispuestas verticalmente, a ambos lados del mismo, sostienen un dintel, un arco o las arquivoltas situadas sobre ellas. Habitualmente, se denomina jambas a los paramentos laterales internos de los vanos de puertas y ventanas. También una jamba es un pilar de piedra o ladrillo, situado en el espesor de un muro, cuya finalidad es consolidar y trabar las piezas del conjunto. Las jambas suelen estar elaboradas en mampostería, ladrillo o madera.
Junta:
Se llama junta al pequeño espacio que queda entre las dos superficies de los sillares o ladrillos inmediatos unos a otros de una construcción que se llena de mortero o de cemento a fin de unirlos y ligarlos sólidamente.
K
_______________________________________________________________
L
Línea:
Una línea es un seguimiento continuo de infinitos puntos. Es una figura geométrica que sólo tiene una sola dimensión: longitud. Cada línea tiene dos sentidos y una dirección.
Una línea es un seguimiento continuo de infinitos puntos. Es una figura geométrica que sólo tiene una sola dimensión: longitud. Cada línea tiene dos sentidos y una dirección.
________________________________________________________________________________
Línea de tierra:
En los dibujos nos referiremos a ella con las siglas LT). Que es la línea imaginaria donde se apoya el modelo a reproducir. Por lo que la distancia entre la línea de tierra y el punto de fuga será igual a la que existe entre el suelo (Plano de Tierra) sobre el que estamos y nuestros ojos.
En los dibujos nos referiremos a ella con las siglas LT). Que es la línea imaginaria donde se apoya el modelo a reproducir. Por lo que la distancia entre la línea de tierra y el punto de fuga será igual a la que existe entre el suelo (Plano de Tierra) sobre el que estamos y nuestros ojos.
Línea oculta:
La línea de objeto oculta se usa para mostrar superficies bordes o esquinas de un objeto. Están ocultas a la vista.
_______________________________________________________________________________
LT:
Es la abreviacion que se le da a la lineaa de tierra.
Es la abreviacion que se le da a la lineaa de tierra.
Lugar geométrico:
Un lugar geométrico es un conjunto de puntos que satisfacen determinadas propiedades geométricas.
Un lugar geométrico es un conjunto de puntos que satisfacen determinadas propiedades geométricas.
M
Mano alzada:
El dibujo a mano alzada es aquel que se realiza sin emplear ninguna herramienta auxiliar, sino que se hace con la mano y el lápiz u otro instrumento similar. También se lo conoce como dibujo a pulso. Este dibujo no se hace a escala, pero mantiene las proporciones. En él se emplean todas las técnicas de dibujo, como sombreado, claroscuro, texturado, etc.
El dibujo a mano alzada es aquel que se realiza sin emplear ninguna herramienta auxiliar, sino que se hace con la mano y el lápiz u otro instrumento similar. También se lo conoce como dibujo a pulso. Este dibujo no se hace a escala, pero mantiene las proporciones. En él se emplean todas las técnicas de dibujo, como sombreado, claroscuro, texturado, etc.
Mediatriz:
La mediatriz de un segmento es la recta perpendicular a dicho segmento trazada por su punto medio. También se le llama simetral.
La mediatriz de un segmento es la recta perpendicular a dicho segmento trazada por su punto medio. También se le llama simetral.
______________________________________________________________________________
N
Normalización:
La normalización o estandarización es la redacción y aprobación de normas que se establecen para garantizar el acoplamiento de elementos construidos independientemente, así como garantizar el repuesto en caso de ser necesario, garantizar la calidad de los elementos fabricados, la seguridad de funcionamiento y trabajar con responsabilidad social.
La normalización es el proceso de elaborar, aplicar y mejorar las normas que se aplican a distintas actividades científicas, industriales o económicas con el fin de ordenarlas y mejorarlas. La asociación estadounidense para pruebas de materiales (ASTM) define la normalización como el proceso de formular y aplicar reglas para una aproximación ordenada a una actividad específica para el beneficio y con la cooperación de todos los involucrados.
La normalización o estandarización es la redacción y aprobación de normas que se establecen para garantizar el acoplamiento de elementos construidos independientemente, así como garantizar el repuesto en caso de ser necesario, garantizar la calidad de los elementos fabricados, la seguridad de funcionamiento y trabajar con responsabilidad social.
La normalización es el proceso de elaborar, aplicar y mejorar las normas que se aplican a distintas actividades científicas, industriales o económicas con el fin de ordenarlas y mejorarlas. La asociación estadounidense para pruebas de materiales (ASTM) define la normalización como el proceso de formular y aplicar reglas para una aproximación ordenada a una actividad específica para el beneficio y con la cooperación de todos los involucrados.
O
Oblicuo:
Del lat. Obliquus. adj. Sesgado, inclinado. Plano que no forma un ángulo recto con otro al cruzarlo.
Del lat. Obliquus. adj. Sesgado, inclinado. Plano que no forma un ángulo recto con otro al cruzarlo.
Obtuso:
Adj. Romo, sin punta Angulo mayor que el recto.
Adj. Romo, sin punta Angulo mayor que el recto.
____________________________________________________________________________
Octaedro:
Del griego oktaedroos. Poliedro regular de ocho caras triangulares.
Del griego oktaedroos. Poliedro regular de ocho caras triangulares.
Ortogonal:
Del griego orthogoonia. Que está en ángulo recto
Del griego orthogoonia. Que está en ángulo recto
Óvalo:
Figura de huevo.
Figura de huevo.
Ovoide:
Del latín Ovum, huevo y –Oide. En forma de huevo.
Del latín Ovum, huevo y –Oide. En forma de huevo.
P
Parábola:
Curva geométrica abierta simétrica a su eje y con un solo foco.
Paraboloide hiperbólico:
El paraboloide hiperbólico es una de las superficies regladas utilizadas con más frecuencia por Gaudí. En el fondo, no es una figura tan extraordinaria, ya que muy a menudo, al contemplar construcciones habituales con ojos de geómetra, la podemos ver cuando se quieren hacer casar cosas mal niveladas (cubiertas, pavimentos...), ya que el paraboloide hiperbólico es simplemente un plano alabeado.
También se denomina silla de montar o paso de montaña, ya que en una dirección tiene las secciones en forma de parábola con los lados hacia arriba y, en cambio, en la sección perpendicular, las secciones son en forma de parábola con los lados hacia abajo.
Paralelepípedo:
Del griego parallelepipedos. Solido formado por seis paralelogramos cada dos de los cuales son opuestos y paralelos.
Del griego parallelepipedos. Solido formado por seis paralelogramos cada dos de los cuales son opuestos y paralelos.
Paralelo:
Líneas o planos equidistantes entre sí que jamás se juntan
_______________________________________________________________________________
Perpendicular:
Líneas que se cortan en un punto.
Perspectiva:
Método para representar en un plano objetos como los vemos.
Método para representar en un plano objetos como los vemos.
Pirámide:
Poliedro que tiene por base un polígono y por caras triángulos que convergen en un vértice.
Poliedro que tiene por base un polígono y por caras triángulos que convergen en un vértice.
a) Regular: Pirámide que tiene todas sus caras
b) Oblicua: Pirámide inclinada que no forma un ángulo recto
c) Truncada: Pirámide que no converge en un vértice
________________________________________________________________________________
Plano del cuadro:
Plano sobre el que se proyecta un sistema de líneas procedentes de un objeto para formar una imagen o dibujo.
Plano sobre el que se proyecta un sistema de líneas procedentes de un objeto para formar una imagen o dibujo.
Plano auxiliar:
Es aquel en el que se basa una figura
Planos de proyección:
Son aquelos donde dibujas proyectando cada lado o bien cara de alguna figura casa o plano en base a sus dimenciones. Trazando con lineas imaginarias y puntos de referencia de la figua
_________________________________________________________________________________
Plano proyectante:
_______________________________________________________________________________
Plano proyectante:
Son los que le dan forma y volumen a una figura.
Los dos planos proyectantes principales son el Horizontal y el Vertical. Su intersección se denomina Línea de tierra.
Planta:
Una planta es la representación sin perspectiva de un cuerpo sobre un plano horizontal.
La planta se obtiene mediante una proyección paralela, perpendicular al plano proyectante horizontal. Es una de las representaciones principales del sistema diédrico, junto con el alzado. También se denomina planta a la representación de la sección horizontal de un edificio, un mueble, una pieza o cualquier otro objeto.
En arquitectura, la planta es un dibujo que representa, en proyección ortogonal y a escala, una sección horizontal de un edificio; es decir, la figura que forman los muros y tabiques a una altura determinada (normalmente coincidente con las ventanas, para que se puedan apreciar).
_________________________________________________________________________________
Una planta es la representación sin perspectiva de un cuerpo sobre un plano horizontal.
La planta se obtiene mediante una proyección paralela, perpendicular al plano proyectante horizontal. Es una de las representaciones principales del sistema diédrico, junto con el alzado. También se denomina planta a la representación de la sección horizontal de un edificio, un mueble, una pieza o cualquier otro objeto.
En arquitectura, la planta es un dibujo que representa, en proyección ortogonal y a escala, una sección horizontal de un edificio; es decir, la figura que forman los muros y tabiques a una altura determinada (normalmente coincidente con las ventanas, para que se puedan apreciar).
Poliedro:
Solido con caras planas
________________________________________________________________________________
Solido con caras planas
Polígono:
Figura geométrica plana, limitada por una poligonal cerrada que no se corta a si misma.
________________________________________________________________
Figura geométrica plana, limitada por una poligonal cerrada que no se corta a si misma.
Prisma:
Es un sólido determinado por dos polígonos paralelos y congruentes que se denominan bases y por tantos paralelogramos como lados tengan las bases, denominados caras
Es un sólido determinado por dos polígonos paralelos y congruentes que se denominan bases y por tantos paralelogramos como lados tengan las bases, denominados caras
a) Recto
Un prisma es un poliedro con dos caras que son regiones poligonales congruentes en planos paralelos y las caras laterales son rectángulos. La altura es la distancia entre las caras paralelas. El volumen de un prisma es el producto de el área de la base por la altura y el área de la superficie es la suma de las áreas de las caras que lo limitan.
b) Oblicuo
Un prisma oblicuo es un prisma cuyas aristas laterales son oblicuas a las bases
c) Truncado
Es un poliedro comprendido entre la base de la pirámide y un plano que corta a todas las aristas laterales
Proyección:
Representación de figuras en el plano.
Proyección axonométrica:
La proyección axonométrica es una proyección sobre un plano (Axonométrico)
que tiene una posición arbitraria en el espacio. Si los rayos son
perpendiculares al plano axonométrico, se trata de una proyección
axonométrica ortogonal. Este sistema de proyección es muy similar a la
manera de observar nosotros los objetos en el espacio, conservándose, sin
embargo, todas las propiedades de la proyección cilíndrica (paralelismo, perpendicularidad).
Axonométrica. Es aquella en la que el objeto se representa por proyección ortogonal, sobre un sistema de ejes trirrectángulo, que a su vez se proyecta sobre el plano, permitiendo asociar en un mismo dibujo sus tres dimensiones
Proyección cónica:
Proyección cónica se denomina al sistema de representación gráfico en donde el haz de rayos proyectantes confluye en un punto (el ojo del observador), proyectándose la imagen en un plano auxiliar situado entre el objeto a representar y el punto de vista.
______________________________________________________________________________
Proyección diédrica:
Se basa en definir la proyección ortogonal de los objetos, en forma simultánea, sobre dos planos principales de proyección, perpendiculares entre sí. De esta forma se obtienen dos proyecciones ortogonales del objeto e estudio, por medio de las cuales se puede concebir la forma tridimensional del mismo.
Proyección diédrica:
Se basa en definir la proyección ortogonal de los objetos, en forma simultánea, sobre dos planos principales de proyección, perpendiculares entre sí. De esta forma se obtienen dos proyecciones ortogonales del objeto e estudio, por medio de las cuales se puede concebir la forma tridimensional del mismo.
_______________________________________________________________________________
Proyectante:
De la línea recta que sirve para proyectar un punto en una superficie.
_______________________________________________________________________________
Punto:
Señal circular de pequeño tamaño que destaca por el contraste de color o de relieve sobre una superficie.
_________________________________________________________________
Punto:
Señal circular de pequeño tamaño que destaca por el contraste de color o de relieve sobre una superficie.
Q
R
Radio:
En geometría, el radio de una circunferencia es cualquier segmento que va desde su centro a cualquier punto de dicha circunferencia.
El radio es la mitad del diámetro. Todos los radios de una figura geométrica poseen la misma longitud.
El radio de una esfera es cualquier segmento que va desde el centro a su superficie.
Se llama radio de un polígono al radio de la circunferencia circunscrita (es el segmento que une su centro con cualquier vértice). El radio de la circunferencia inscrita se llama apotema del polígono.
Se denomina radio de curvatura al radio del arco de una circunferencia.
En un sentido más general —en geometría, ingeniería, teoría de grafos y muchos otros contextos—, el radio (por ejemplo, de un cilindro, un polígono, un grafo o una parte mecánica) es el segmento que une su centro (o eje) y sus puntos más externos.
____________________________________________________________________________
Recta:
Se dice que es la linea cuyos infinitos puntos que la forman tiene todos la misma direccion
El radio es la mitad del diámetro. Todos los radios de una figura geométrica poseen la misma longitud.
El radio de una esfera es cualquier segmento que va desde el centro a su superficie.
Se llama radio de un polígono al radio de la circunferencia circunscrita (es el segmento que une su centro con cualquier vértice). El radio de la circunferencia inscrita se llama apotema del polígono.
Se denomina radio de curvatura al radio del arco de una circunferencia.
En un sentido más general —en geometría, ingeniería, teoría de grafos y muchos otros contextos—, el radio (por ejemplo, de un cilindro, un polígono, un grafo o una parte mecánica) es el segmento que une su centro (o eje) y sus puntos más externos.
Recta:
Se dice que es la linea cuyos infinitos puntos que la forman tiene todos la misma direccion
____________________________________________________________________________
Referencia:
La referencia es una relación entre ciertas expresiones y aquello de lo cual se habla cuando se usan dichas expresiones
__________________________________________________________________________
Reglada:
Superficie que se engendra al desplazar una línea recta.
Revolución:
Superficie que se engendra al hacer girar una curva plana en torno a su eje.
Rotulación normalizada:
La rotulación normalizada es aquella que se hace con formatos preestablecidos, tamaño de renglón, tipo de mina, tipo de letra.Rotulación normalizada:
S
Sección:
Línea de corte señalada por un segmento cuyos extremos están formados por unas flechas que indican la dirección en la cual debe ser contemplada la sección. También llamada línea de corte
_________________________________________________________________________________
Segmento:
Es un fragmento de recta que está comprendido entre dos puntos.
Es un fragmento de recta que está comprendido entre dos puntos.
_______________________________________________________________________________
Simetría axial:
Simetría axial:
Simetría en la que una figura se representa en sentido contrario a otra de igual forma
_______________________________________________________________________________
Simetría central:
Simetría central:
Simetría basada en un punto en el que convergen 2 figuras.
_______________________________________________________________________________
Sistemas de representación:
Sistemas de representación:
Representación de fenómenos en planos de ejes.
_______________________________________________________________________________
Superficie cónica:
Superficie formada por un triángulo rectángulo girado sobre uno de sus catetos Superficie cónica:
_______________________________________________________________________________
T
Tangente:
Recta que toca una curva o superficie plana por un punto.
Recta que toca una curva o superficie plana por un punto.
______________________________________________________________________________
Tetraedro:
Solido de caras de triángulos equiláteros por caras.
Solido de caras de triángulos equiláteros por caras.
_______________________________________________________________________________
Traslación:
Acción de movimiento
Acción de movimiento
_________________________________________________________________________________
Triedro:
________________________________________________________________________________
Trimétrico:
Tres medidas
V
Verdadera magnitud:
Medidas reales de un cuerpo en representación.
Medidas reales de un cuerpo en representación.
________________________________________________________________________________
Vertical:
Recta del plano perpendicular al horizonte
Recta del plano perpendicular al horizonte
________________________________________________________________________________
Vértice:
Punto en que concurren los lados de un ángulo o tres o más planos.
.jpg){kind=link}
No hay comentarios:
Publicar un comentario
